14．接着強度や性能に影響する諸因子

14.８　はく離試験

（６）理想的なはく離状態とその評価法

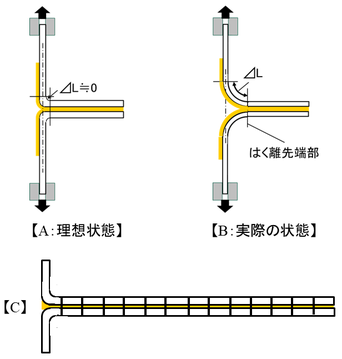

　理想的なはく離の状態は、図14-37【Ａ】に示すように、接着強度が非常に高くて、常に被着材が90°に曲がってはく離している状態です。このような状態は、両面テープで薄い紙や布などを貼った場合などには見られますが、構造部材として用いられるある程度厚さがある金属やプラスチックなどではほとんど見られず、【Ｂ】のように、ある曲率を持って剥がれていきます。曲率の大きさは、被着材の曲げ力、接着剤の物性、界面での結合の強さなどで変化します。

図14-37　理想的なはく離状態と実際のはく離状態

　では、構造部材として用いられる金属やプラスチックなどでのはく離状態がどの程度理想状態に近いか、また、安定したはく離状態を保てているかを簡易に評価するにはどうすれば良いのでしょうか。以下に、私がやってきた方法を紹介します。

　1）図14-37【C】に示すように、はく離試験片（接着部長さ200mm）の側面に、曲げ部から10mmおきにサインペンなどで印を付けます。

　2) クロスヘッド速度をT形はく離試験機では50mm/minに、チャック間距離を50mmに設定します。

　3）試験片をチャックに取り付けます。

　4）はく離試験を開始し、30秒おきに写真を撮影します。

　5）終了後、はく離チャートから、初期ピーク荷重値と定常はく離部での平均強度、最大強度、最低強度、30秒ごとに撮影した写真からはく離長さ（印の位置）（目分量でmm単位で十分）を求めます。

　6）グラフの作成

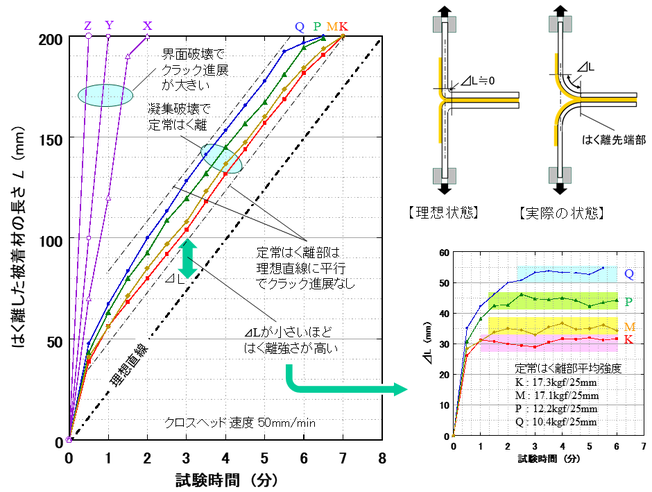

　　図14-38(左)に示すように、横軸には、はく離開始後の時間を、縦軸には、はく離した被着材の長さL（ 1）で付けた印の位置）を取ります。理想的なはく離状態では、図中に一点鎖線で示したような直線となります。

　図14-36の【C】のように、はく離開始と同時に、接着部全面がはく離してしまうような場合は、図14-38(左)の ”Y” や “Z” のような直線となり、図14-36の【B】のように、はく離に伴って大きなクラックが数回発生する場合は、”X” のような線となり、いずれも理想直線から大きく外れます。

これらに対して、図14-36の【A】のように、良好な定常はく離状態を示す場合は、図14-38(左)の ”K”、“M”、“P”、“Q” のような線となります。これらは、1.6mm厚さの鋼板の塗装面（塗料2種類）と2.0mm厚さのアルミ板を二液室温硬化型アクリル系接着剤（SGA）で接着し、室温硬化のみのものと室温硬化後焼き付け塗装を行ったものを比較したものです。いずれも、定常はく離部では直線となっており、これらの直線は理想直線と平行になっていることから、クラックの進展がないことがわかります。また、同じ時間ではく離した被着材の長さLは、”K” → “M” → “P” → “Q” の順に大きくなっており、理想直線とのはく離長さの差⊿Lがこの順に長くなっていることがわかります。⊿Lが小さいほどはく離強度は高いので、”K” → “M” → “P” → “Q” の順に、はく離強度が低くなっていることがわかります。

図14-38　はく離状態の良否の評価法

　図14-38(左)の図では、⊿Lの差がわかりにくいので、縦軸を⊿Lで示すと、図14-38(右)の図になります。図中には、それぞれの定常はく離部の平均強度を示しました。平均強度が高いほど⊿Lが小さくなることがわかります。また、定常はく離部を塗りつぶしていますが、接着強度が低くなるほど定常はく離状態になるのに時間がかかることもわかります。

　なお、接着剤が同じでも、被着材の材質や厚さで⊿Lの値は変化します。厚さが厚いほど、曲げ強度が高くなるほど⊿Lは大きくなり、定常はく離状態になるまでの時間は長くなります。

　この評価法を用いることで、理想的なはく離状態に近いものを選びやすくなります。

【個別相談・質問会付き 2日間WEB講座】

接着トラブルの未然防止と解決のための

” 接着不良を未然に防ぎ信頼性の高い接着を行うための

　　　　必須知識と強度・耐久性の評価・設計法 "

１日目 ≪ 基本編 ≫ 接着の必須知識と勘どころおよびトラブル対策

２日目 ≪ 実践編 ≫ 劣化のメカニズムと評価のポイント・寿命予測法、強度設計法、安全率の定量化法およびトラブル事例

　※１日目のみ、２日目のみの受講も可能です。

　聞き漏らしや復習のために終了後＜アーカイブ視聴＞も可能（7日間、何度でも視聴可）

　講師の名刺提供有り・終了後個別質問会を開催

※このセミナーは、2003年から20年間以上にわたって、接着剤を用いる技術者の教科書的存在となっているロングランセミナーです。内容は毎回進化しており、受講者の方々に非常に高い満足度を得ていただいています。

　＜接着・原賀塾＞でこれまでに述べてきたことやこれから述べることなどのポイントを、わかりやすくすぐに役立つ形で説明いたします。

日時：【１日目】2026年3月17日(火)　10:00～17:20

　　　【２日目】2026年3月18日(水)　10:00～17:20

講師：原賀康介

主催：TH企画 https://www.thplan.com/

詳細、申込方法：TH企画案内ページをご覧ください。

講師紹介割引：

　※講師紹介割引価格は、[email protected] までメールでお問い合わせ下さい。

　・備考欄に、必ず、「講師紹介割引適用」と記入してください。ご記入がない場合は、割引になりません。ご注意ください。

書籍の配布：テキストの他に、解説図書として、1日目受講の方には「トコトンやさしい接着の本＜新版＞（原賀康介著：日刊工業新聞社刊）」を、2日目受講の方には「高信頼性を引き出す接着設計技術（原賀康介著：日刊工業新聞社刊）」を配布します。（書籍は変更となる場合があります。）

個別質問会について：

　1日目、2日目終了後、17:30頃からブレイクアウトルームを利用して、1時間程度個別質問をお受けいたします。個別相談のお一人当たりの時間は相談者の人数により変わります。また、質問の順番は事務局にて決めさせていただきます。

メールでの質問：セミナーに関するメールでの技術質問は、無料・無期限で受け付けます。

名刺の配布：テキスト送付時に講師の名刺を同封します。

■特典

1）聞き漏らしや復習のために終了後＜アーカイブ視聴＞も可能（7日間、何度でも視聴可）

2）テキストとは別に各日書籍を配付します

3）受講者には、テキスト、書籍とは別に、＜接着・原賀塾＞の第1回から第56回を読みやすくまとめた「pdfファイル版」（A4カラー版約300ページ　一部70,000円（消費税別））を、無料で差し上げます。　このpdfファイルでは、印刷、検索、テキスト・画像のコピー、編集など全てのpdf機能が使用できます。しおりも付いています。

4）申込時点から「接着に関する技術質問」を次のメールで受け付けます（無料）

　　　　　[email protected]

5）セミナー修了後「講座の内容に関する技術質問」をメールで受け付けます(無料) (無期限)

6）講師の名刺提供有り

7）講義終了後、ブレイクアウトルームを利用して、個別相談・質問会を開催

その他は、TH企画案内ページまたは、弊社のセミナーのご案内をご覧ください。

（７）はく離試験の結果に影響する諸因子

(7-1)　温度（弾性率、伸び）

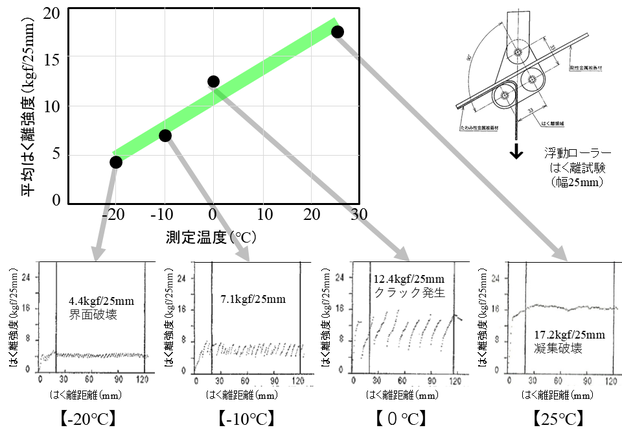

　　図14-39（上左）は、二液室温硬化型ウレタン系接着剤で1.2mm厚さと0.4mm厚さのアクリルコート亜鉛めっき鋼板を接着して、浮動ローラーはく離試験で0.4mm側をはく離した場合の測定温度と平均はく離強度の関係を示したものです。この結果から、測定温度が低いほどはく離強度が低下していることがわかります。図14-39（下）は、各温度でのはく離試験の測定チャートです。25℃では、高強度で全面凝集破壊してきれいな定常はく離状態を示しています。しかし、0℃では、一定ピッチでクラックが発生して、大きなピークを繰り返す状態となっており、平均強度は低下しています。-10℃では、さらに強度は低下し、小さなクラックを繰り返し生じながらはく離しています。-20℃では、全面界面破壊となり強度は低くなっています。このように、はく離チャートにも大きな変化が現れるので、はく離チャートと破壊後の試験片の状態を比較観察することは重要です。

図14-39　はく離試験における温度の影響

（二液室温硬化型ウレタン計接着剤、アクリルコート亜鉛めっき鋼板同士）

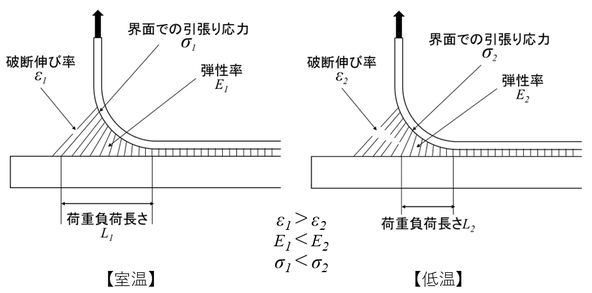

　低温になるほどはく離特性が低下するのは、図14-40に示すように、低温では接着剤が硬くなり、破断伸び率ε が低下するため、荷重を分担している部分の長さLが短くなること、また、接着剤の弾性率が高くなるため、界面での引張り応力σが高くなるため、界面で破壊しやすくなることなどによるものと考えられます。

図14-40　はく離における温度の影響（破断伸び率、弾性率、界面での引張り応力、荷重負荷長さ）

　では、高温でははく離強度はどうなるのでしょうか。＜第16回＞の「10．硬化した接着剤の物性」の「10.2　ガラス転移温度Tg」で述べたように、接着剤は高温では柔らかくなり伸びは大きくなります。このため、温度が高くなると、荷重を分担している部分の長さLが長くなるためはく離強度は高くなります。しかし、温度が高過ぎると柔らかくなりすぎて接着剤としての強度自体が低下してしまいます。ですから、はく離強度は、接着剤のガラス転移温度（Tg）付近で最も高く、Tg以上で低下すると言うことになります。

(7-2)　接着層の厚さ

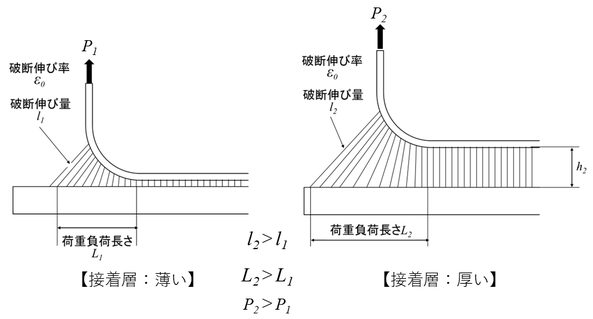

　＜第49回＞の図14-19に一例を示したように、はく離強度は、接着層の厚さが厚くなるにつれて増加します。これは、図14-41に示すように、はく離端部では接着剤は引張られて伸ばされた状態になっており、接着剤の破断伸び率ε₀に達したところで破断します。破断までの伸び量ℓは接着層の厚さが厚いほど大きくなるため、破断せずに荷重を支えている部分の長さLは接着層の厚さが厚いほど増加します。この結果、はく離力Pは接着層厚さが厚いほど大きくなります。

図14-41　はく離における接着層の厚さの影響

(7-3)　はく離速度

　＜第16回＞の「10．硬化した接着剤の物性」の「10.3 粘弾性体」で述べたように、接着剤に加わる速度が速くなると、弾性的な性質が強くなって粘性的な性質は表れにくくなります。はく離強度は、接着剤の粘性的性質が強いほど大きくなるため、速い速度ではく離力が加わるとはく離力は低下します。

(7-4)　接着部の幅

　はく離試験片のように、被着材に均等に力が加わっている場合には、はく離強度は接着部の幅に比例します。しかし、実際の製品の接着部を考えてみると接着部に均等に力が加わることはまれなことで、板金部品にねじれなどが加わる場合は接着部の角部に最も大きな力が加わってしまいます。接着部の角をカットしたり円形にするなどにより、角部に局所的に集中する力を減らしてはく離抵抗力を高くすることができます。この点については、別の機会に説明します。
